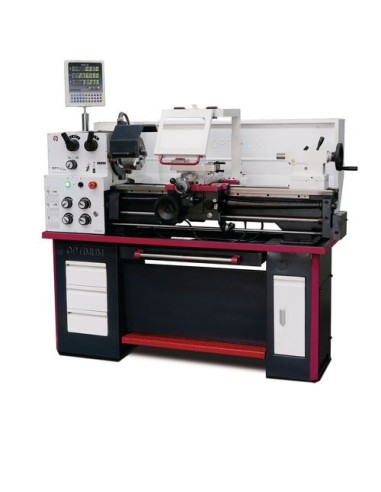

TORNO TH 3309 TH 3309

Descripción

Descripción
El Torno de Bancada Optimum TH 3309 con automático en eje Longitudinal y transversal.

Características:

• Bancada templada y rectificada Inductivamente.
• Acoplamiento eje del cabezal Camlock DIN ISO 702-2 No. 4.
• Protección térmica del motor (TH 3309 / TH 3309D).
• Normativa de baja tensión según normativa CE de 24 V DC. según (EN 23125)
• Seccionador acerrojable de 3 posiciones según normatica CE.
• Inversión de giro del cabezal con palanca de accionamiento. según EN 23125
• Protector de cabezal con micro de seguridad. EN 23125
• Bancada equipada con compartimentos para la herramienta.
• Volantes con muelles de seguridad en los ejes X y del eje Z. según norma (EN 23125)
• Activación de Freno de pie parando electricamente y giro de cabezal.
• Engranajes con entradas redondeadas para un cambio más fácil de engranaje
• Contrapunto ajustable transversalmente para torneado cónico
• Fabricado según DIN 8606 con precisión para matricero.
• Pantalla protectora contra salpicaduras
• Guías templadas y rectificadas del eje Z.
• Concentricidad garantizada de la nariz del husillo inferior a 0,015 mm
• Interruptor con cálculo del ciclo de vida, probado según EN ISO 13849
• Husillos trapezoidales laminados
• Husillo montados sobre rodamientos de precisión.
• Eje montado con rodamientos cónicos en calidad P5
• Volantes con escala fina ajustable 0.04 / 0.02 mm
• Torreta portaherramientas de 4 caras
• Lampara Led integrada en protección del carro.
• Todas las guías se pueden ajustar mediante cuña
• Precisión de concentricidad - en plato de garas inferior a 0,04 mm
• Husillo único para trabajar en operaciones de roscado o cilindrado en eje longitudinal.
• Giro de sentido de cabezal derecho/izquierdo; se puede cambiar en el panel de control
• Posibilidad de giro de charriot para torneado cónico de 10 mm
• Volante con escala fina ajustable 0,02 mm en contrapunto.
• Ajuste rápido, fácil y sin herramientas mediante palancas de sujeción en freno de contrapunto y giro de
• portaherramienta.
• Interruptor de parada de emergencia homologada ( pulsar y girar)
• Rodamientos a presión en eje de husillo principal.
• Variedad de accesorios disponibles ( opcionales)

INCLUYE DE SERIE.
Luneta fija de 19-70 mm.
Luneta móvil 16-50 mm.
Lámpara Led integrada
Casquillo reductor MT5/MT3
Puntos Fijos MT3
Portaherramienta 4 caras ( altura 16 mm)
Bandeja recoje virutas
Protección contra salpicaduras y virutas
Caja de engranajes con aceite incluido.
Juego de ruedas intercambiables.
Herramienta de servicio.

Características técnicas
Peso neto: 430 kg
Dimensiones (l x an x al): 1.685 x 745 x 1.320 mm
Gama de velocidades del husillo: 70 - 2.000 r.p.m.
Ø del husillo del cabezal-caña: 38 mm
Ø máx. sobre bancada: 330 mm
Distancia máx. entre puntos: 830 mm
Potencia del motor: 2 CV / 1,5 kW / 400 V
Cono morse del husillo principal: MT 5
Cono morse del contrapunto: MT 3
Soporte (nariz) del husillo principal: DIN ISO 702-2 No. 4
Nº de velocidades: 16
