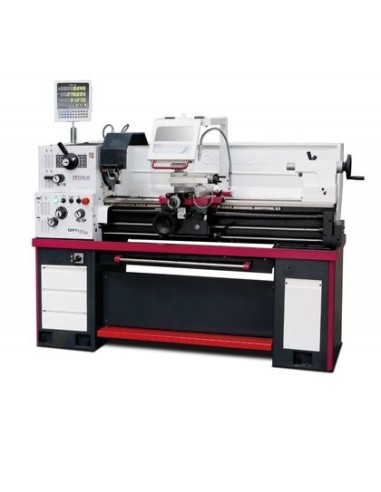

Torno de Bancada TH 4010D

Descripción

Descripción
El Torno de Bancada TH 4010D de Optimum de gran precisión y potencia con indicador de posición digital DPA
21. Maquinaria de serie profesional, completamente equipada, con una precisión de concentricidad garantizada de
<0,015mm.

Características:

• Ruedas dentadas, ejes templados y rectificados, rodamientos de precisión sumergidos en aceite.
• Contrapunto cónico ± 10 mm ajustable
• Equipado con lámpara LED
• Dispositivo de parada de emergencia activado mediante pedal
• Guía del eje Z endurecida y rectificada
• El indicador de posición digital ayudará a reducir la tasa de error, aumentando la precisión en el trabajo.
• Dispone de escala de medición, antideslumbramiento y está diseñado a prueba de salpicaduras.
• Recipiente extraíble para el almacenamiento de las virutas
• Sistema electrónico de corriente continua – 24 voltios.
• Montaje del husillo Camlock DIN ISO 702-2 No. 5
• Manguera y volante con escala fina ajustable de 0,025mm
• Ajuste rápido y fácil de la palanca de sujeción, sin necesidad de utilizar herramientas
• Portaherramientas cuádruple
• Volantes con escala ajustable de 0,04 – 0,02 mm
• Sistema refrigerante
• Lecho de prisma fuertemente estriado, rectificado y endurecido por inducción.
• Incluye de serie: Luneta fija paso Ø 5-85 mm, luneta móvil Ø 5-65 mm, lámpara LED, casquillo reducción MT
• 6/MT 3, dos contrapuntos fijos MT 3, herramientas de funcionamiento, porta-útil cuádruple (TH 4010/TH 4010D), contrapunto MT 3 con tope de posición y ajuste fino, cambio rápido de herramientas 3-E, soporte de herramientas 20x100 tipo D para herramienta cuadrada (TH 4010V), carga inicial con aceite de alta calidad.

Características técnicas
Peso neto: 775 kg
Altura de puntos: 205 mm
Soporte (nariz) del husillo principal: Camlock DIN ISO 702-2 No. 5
Cono morse del contrapunto: MT 3
Cono morse del husillo principal: MT 6
Potencia del motor: 2 - 3,2 CV / 1,5 - 2,4 kW / 400 V
Longitud del escote de la bancada: 165 mm
Ø máx. de torneado sin puente: 540 mm
Distancia máx. entre puntos: 1.000 mm
Ø máx. sobre bancada: 410 mm
Altura máx. de alojamiento de la torreta cuadrada: 16 mm
Dimensiones (l x an x al): 1.920 x 740 x 1.555 mm
Recorrido del carro portaherramientas (charriot): 100 mm
Avances transversales: 0,015 - 0,206 mm/rev
Avances longitudinales: 0,043 - 0,653 mm/rev
Recorrido del carro transversal: 195 mm
Anchura de la bancada: 206 mm
Recorrido de la caña del contrapunto: 130 mm
Ø del husillo del cabezal-caña: 52 mm
Gama de velocidades del husillo: 45 - 1.800 r.p.m.
Nº de velocidades: 16
